Acoplamentos de Pinos

Como funcionam

Os acoplamentos de pinos

Os acoplamentos de pinos representam uma solução robusta e confiável para a transmissão de torque entre eixos desalinhados em sistemas mecânicos. Compostos por dois cubos, um conjunto de pinos e anéis de vedação, esses acoplamentos oferecem flexibilidade excepcional e resistência para uma variedade de aplicações industriais.

Os cubos dos acoplamentos de pinos são conectados aos eixos que precisam ser acoplados, enquanto os pinos são inseridos nos cubos para transmitir o torque entre eles. Os anéis de vedação desempenham um papel crucial na prevenção de vazamentos de fluido, garantindo um funcionamento seguro e confiável.

Como funcionam

Os acoplamentos de pinos

Os acoplamentos de pinos representam uma solução robusta e confiável para a transmissão de torque entre eixos desalinhados em sistemas mecânicos. Compostos por dois cubos, um conjunto de pinos e anéis de vedação, esses acoplamentos oferecem flexibilidade excepcional e resistência para uma variedade de aplicações industriais.

Os cubos dos acoplamentos de pinos são conectados aos eixos que precisam ser acoplados, enquanto os pinos são inseridos nos cubos para transmitir o torque entre eles. Os anéis de vedação desempenham um papel crucial na prevenção de vazamentos de fluido, garantindo um funcionamento seguro e confiável.

Especificações dos acoplamentos de pinos

Os acoplamentos de pinos que a Beltex fornece são reconhecidos por sua qualidade e desempenho excepcionais, proporcionando tranquilidade e segurança para o maquinário. Sua flexibilidade permite acomodar desalinhamentos angulares e paralelos, garantindo uma transmissão eficiente de torque em diversas condições operacionais. Além disso, esses acoplamentos são projetados para suportar cargas pesadas, garantindo uma operação confiável e duradoura em ambientes industriais exigentes.

Esses acoplamentos são componentes importantes para muitos sistemas mecânicos, oferecendo uma solução eficaz para transmitir torque de forma flexível e confiável, mesmo em condições desafiadoras. Com sua resistência, eficiência e capacidade de suportar desalinhamentos, os acoplamentos de pinos são uma escolha ideal para empresas que buscam maximizar a eficiência e a confiabilidade em suas operações industriais.

Catálogos e manuais

Disponibilizamos abaixo os catálogos de nossos produtos para download:

Acoplamentos de pinos

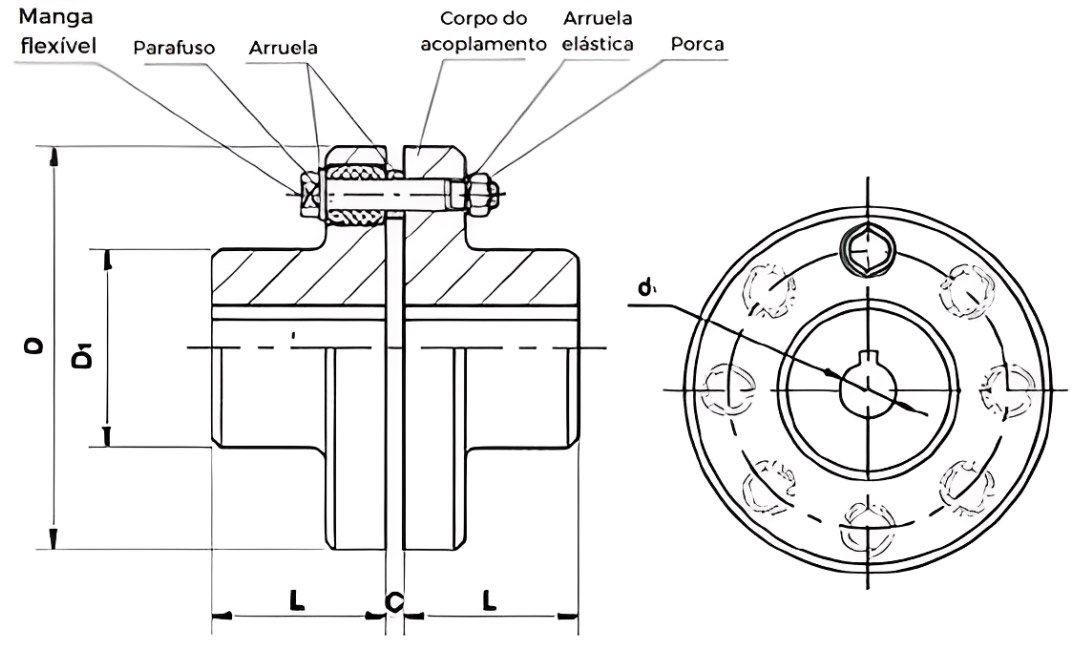

RPX TamanhoTorque Máx. (Nm)Rotação Máx.(rpm)Ø furo D1 minØ furo D1 máx.Dimensões (mm)ParafusoPeso(Kg)
DD1LCQtde.TipoTorque (*) (Nm)
RPX-9015400011209035.52834M8111.7
RPX-10029400011251004035.534M10222.3
RPX-1123340001328112454034M10222.8
RPX-1257340001328125504534M12394
RPX-14013040001335140635036M12395.4
RPX-16020040001545160805638M12398
RPX-18023035001550180906338M123910.5
RPX-200440320021562001007148M2019016.2
RPX-224510285021632241128048M2019021.3
RPX-250850255025712501259048M2433031.6
RPX-28015002300348028014010048M2433044
RPX-315220020504190315160112410M2433057.7
RPX-355350018006010035518012558M3065089.5
RPX-4005000160060110400200125510M30650113
RPX-4507100140065125450224140512M30650145
RPX-56010000115085140560250160514M30650229
RPX-63016000100095160630280180518M30650296

(*)Torque de aperto do parafuso. Deve ser efetuado o aperto somente após finalizar a instalação.
